要想做好變頻器維修，當然了解變頻器基礎知識是相當重要的，也是迫不及待的。下面我們就來分享一下變頻器維修基礎知識。大家看完后，如果有不正確地方，望您指正，如果覺得還行支持一下，給我一些鼓動！變頻器維修入門－－電路分析圖 對于變頻器修理，僅了解以上基本電路還遠遠不夠的，還須深刻了解以下主要電路。主回路主要由整流電路、限流電路、濾波電路、制動電路、逆變電路和檢測取樣電路部分組成。下圖是它的結構圖。

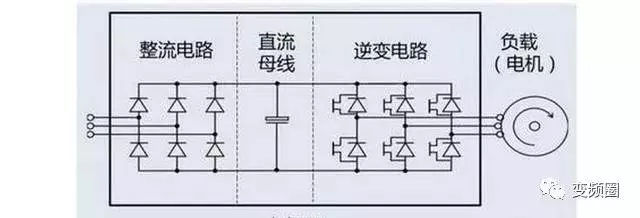

圖1.1
變頻器基本電路圖分析
目前，通用型變頻器絕大多數是交—直—交型變頻器，通常尤以電壓器變頻器為通用，其主回路圖（見圖1.1），它是變頻器的核心電路，由整流回路（交—直交換），直流濾波電路（能耗電路）及逆變電路（直—交變換）組成，當然還包括有限流電路、制動電路、控制電路等組成部分。
圖1.2
1）整流電路
如圖1.2所示，通用變頻器的整流電路是由三相橋式整流橋組成。它的功能是將工頻電源進行整流，經中間直流環節平波后為逆變電路和控制電路提供所需的直流電源。三相交流電源一般需經過吸收電容和壓敏電阻網絡引入整流橋的輸入端。網絡的作用，是吸收交流電網的高頻諧波信號和浪涌過電壓，從而避免由此而損壞變頻器。當電源電壓為三相380V時，整流器件的最大反向電壓一般為1200—1600V，最大整流電流為變頻器額定電流的兩倍。
2）濾波電路
逆變器的負載屬感性負載的異步電動機，無論異步電動機處于電動或發電狀態，在直流濾波電路和異步電動機之間，總會有無功功率的交換，這種無功能量要靠直流中間電路的儲能元件來緩沖。同時，三相整流橋輸出的電壓和電流屬直流脈沖電壓和電流。為了減小直流電壓和電流的波動，直流濾波電路起到對整流電路的輸出進行濾波的作用。
通用變頻器直流濾波電路的大容量鋁電解電容，通常是由若干個電容器串聯和并聯構成電容器組，以得到所需的耐壓值和容量。另外，因?yàn)殡娊怆娙萜魅萘坑休^大的離散性，這將使它們隨的電壓不相等。因此，電容器要各并聯一個阻值等相的勻壓電阻，消除離散性的影響，因而電容的壽命則會嚴重制約變頻器的壽命。
3）逆變電路
逆變電路的作用是在控制電路的作用下，將直流電路輸出的直流電源轉換成頻率和電壓都可以任意調節的交流電源。逆變電路的輸出就是變頻器的輸出，所以逆變電路是變頻器的核心電路之一，起著非常重要的作用。
最常見的逆變電路結構形式是利用六個功率開關器件（GTR、IGBT、GTO等）組成的三相橋式逆變電路，有規律的控制逆變器中功率開關器件的導通與關斷，可以得到任意頻率的三相交流輸出。
通常的中小容量的變頻器主回路器件一般采用集成模塊或智能模塊。智能模塊的內部高度集成了整流模塊、逆變模塊、各種傳感器、保護電路及驅動電路。如三菱公司生產的IPMPM50RSA120，富士公司生產的7MBP50RA060，西門子公司生產的BSM50GD120等，內部集成了整流模塊、功率因數校正電路、IGBT逆變模塊及各種檢測保護功能。模塊的典型開關頻率為20KHz，保護功能為欠電壓、過電壓和過熱故障時輸出故障信號燈。
逆變電路中都設置有續流電路。續流電路的功能是當頻率下降時，異步電動機的同步轉速也隨之下降。為異步電動機的再生電能反饋至直流電路提供通道。在逆變過程中，寄生電感釋放能量提供通道。另外，當位于同一橋臂上的兩個開關，同時處于開通狀態時將會出現短路現象，并燒毀換流器件。所以在實際的通用變頻器中還設有緩沖電路等各種相應的輔助電路，以保證電路的正常工作和在發生意外情況時，對換流器件進行保護 .
4）驅動電路
驅動電路是將主控電路中CPU產生的六個PWM信號，經光電隔離和放大后，作為逆變電路的換流器件（逆變模塊）提供驅動信號。

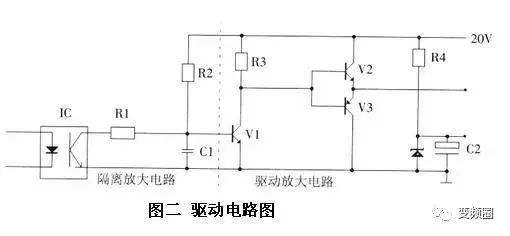

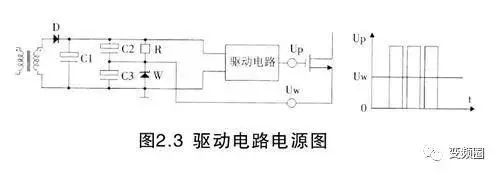

對驅動電路的各種要求，因換流器件的不同而異。同時，一些開發商開發了許多適宜各種換流器件的專用驅動模塊。有些品牌、型號的變頻器直接采用專用驅動模塊。但是，大部分的變頻器采用驅動電路。從修理的角度考慮，這里介紹較典型的驅動電路。圖二是較常見的驅動電路（驅動電路電源見圖2.3）。
驅動電路由隔離放大電路、驅動放大電路和驅動電路電源組成。三個上橋臂驅動電路是三個獨立驅動電源電路，三個下橋臂驅動電路是一個公共的驅動電源電路。
5）保護電路
當變頻器出現異常時，為了使變頻器因異常造成的損失減少到最小，甚至減少到零。每個品牌的變頻器都很重視保護功能，都設法增加保護功能，提高保護功能的有效性。
在變頻器保護功能的領域，廠商可謂使盡解數，作好文章。這樣，也就形成了變頻器保護電路的多樣性和復雜性。有常規的檢測保護電路，軟件綜合保護功能。有些變頻器的驅動電路模塊、智能功率模塊、整流逆變組合模塊等，內部都具有保護功能。

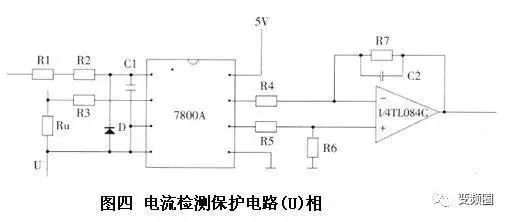

圖四所示的電路是較典型的過流檢測保護電路。由電流取樣、信號隔離放大、信號放大輸出三部分組成。
6）開關電源電路

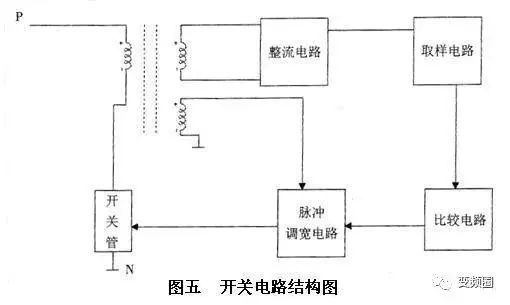

開關電源電路向操作面板、主控板、驅動電路及風機等電路提供低壓電源。圖五富士G11型開關電源電路組成的結構圖。
直流高壓P端加到高頻脈沖變壓器初級端，開關調整管串接脈沖變壓器另一個初級端后，再接到直流高壓N端。開關管周期性地導通、截止，使初級直流電壓換成矩形波。由脈沖變壓器耦合到次級，再經整流濾波后，獲得相應的直流輸出電壓。它又對輸出電壓取樣比較，去控制脈沖調寬電路，以改變脈沖寬度的方式，使輸出電壓穩定。
7）主控板上通信電路

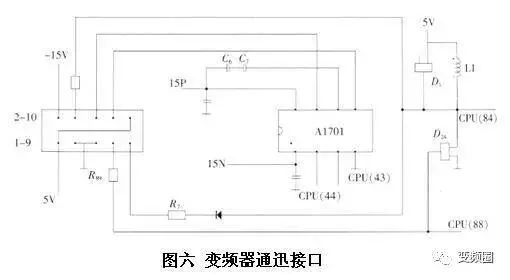

當變頻器由可編程（PLC）或上位計算機、人機界面等進行控制時，必須通過通信接口相互傳遞信號。圖六是LG變頻器的通訊接口電路。
頻器通信時，通常采用兩線制的RS485接口。西門子變頻器也是一樣。兩線分別用于傳遞和接收信號。變頻器在接收到信號后傳遞信號之前，這兩種信號都經過緩沖器A1701、75176B等集成電路，以保證良好的通信效果。
所以，變頻器主控板上的通信接口電路主要是指這部分電路，還有信號的抗干擾電路。
