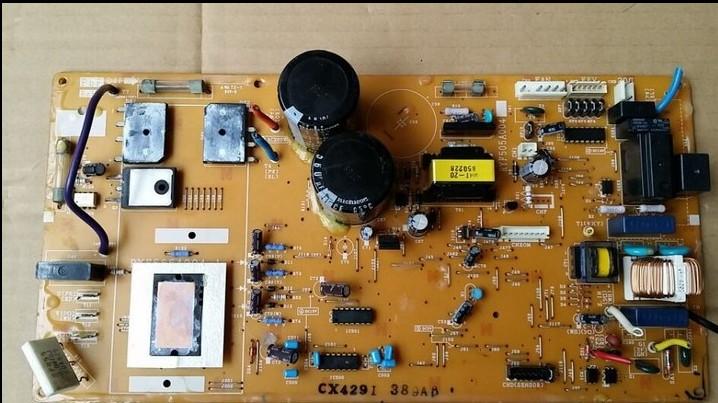

三菱控制板故障排除維修過程：診斷控制板在驅動器的性能是否良好似乎很困難，但是這里有一些簡單的技巧和流程，可以使工作輕松一些。
下面是三菱控制板故障排除維修的過程：
控制板故障排除的真正秘訣是沒有官方測試可以證明控制板損壞。這更多地是關于了解控制板是否應按其控制部件的要求。當控制板的W端子上有24個信號時，控制板應允許感應電機通電。當電路板的G端子上有24伏信號時，電路板應允許風扇電機通電。如果在這種情況下沒有輸出到電機，則說明電路板有故障。但是，打開安全開關可能會有問題。通常，這將切斷點火器或加熱條的電源，但是安全開關通常不會切斷風扇的電源。實際上，安全裝置經常允許風扇一直在設備中通電。在這種情況下，測試安全極限以查看是否打開。實際上，控制板經常被指責為問題，而另一個組件存在問題。
如果您懷疑電路板損壞，請確保您知道系統應該如何工作。查看LED狀態代碼（如果配備了評估板）。這可能會導致您遇到組件而不是電路板的問題。外觀和氣味在板上有燒焦的組件。檢查電路板的輸入或輸出上的導線連接是否松動。我經常發現導線松動導致問題。這些包括恒溫器電線連接，變速鼓風機電機的16針連接器，電機的大電流連接點以及板上的焊點松動或破裂。有時是通過扭動電線連接器或電路板上的連接器內部的電線本身而發現問題的。汲取電流時，請確保安全并保護自己免受電氣危險。
之后，您可以在板上有一個間歇連接的繼電器。繼電器連接點可能會由于流過大電流而變質。繼電器的連接點可能會燒傷和凹陷。高方盒會注意到板上的繼電器。盒子的外殼下方是一個帶有線圈和觸點的普通繼電器。焊點可以在現場固定，但電路板上的繼電器故障會導致電路板損壞，而更換電路板是使系統運行的快捷選擇。這些繼電器通常焊接在板上，每個板可能有不同尺寸的繼電器。通常，找到并購買新的控制板要比在板上的新繼電器中定位和焊接更快。
三菱控制板故障排除維修過程總結：對控制板進行故障排除時，請保持冷靜，并始終牢記要證明控制板是壞的，必須證明其他組件是好的，并且外部因素（例如氣流或冷凝水堵塞）不是問題！
